Diode Zener là gì? Nguyên lý hoạt động và ứng dụng

Diode Zener là gì?

Diode Zener là một loại diode bán dẫn được thiết kế đặc biệt để hoạt động ở chế độ phân cực ngược (reverse bias), tận dụng hiệu ứng Zener breakdown hoặc avalanche breakdown để duy trì điện áp ổn định. Được đặt theo tên nhà vật lý Clarence Zener, diode này là linh kiện quan trọng trong việc ổn định và bảo vệ mạch điện tử, được sử dụng rộng rãi trong các ứng dụng từ nguồn điện đến công nghệ cao.

Nguyên lý hoạt động

Diode Zener hoạt động dựa trên hai cơ chế chính:

• Hiệu ứng Zener: Ở điện áp ngược thấp (thường dưới 5V), electron trong vùng suy biến (depletion region) vượt qua rào cản năng lượng nhờ hiệu ứng đường hầm lượng tử (quantum tunneling), tạo ra dòng điện ngược ổn định.
• Hiệu ứng Avalanche: Ở điện áp ngược cao (trên 5V), va chạm ion hóa tạo ra cặp electron-lỗ trống, dẫn đến dòng điện ngược lớn.
  Khi được phân cực ngược, diode Zener duy trì điện áp đầu ra gần như không đổi (gọi là điện áp Zener, Vz) bất kể dòng điện thay đổi, miễn là dòng điện nằm trong giới hạn định mức.

Đặc tính kỹ thuật

• Điện áp Zener (Vz): Từ 1.8V đến 200V, tùy thuộc vào thiết kế.
• Công suất định mức: Từ 0.5W (mạch nhỏ) đến 50W (ứng dụng công suất cao).
• Dòng rò ngược: Thấp (nA–µA) ở điện áp dưới Vz.
• Hệ số nhiệt độ: Thay đổi Vz theo nhiệt độ, dương với Zener >5V, âm với Zener <5V.

Phân loại Diode Zener

• Zener công suất thấp: Dùng trong mạch tín hiệu, ổn áp cho vi mạch (0.5–5W).
• Zener công suất cao: Ứng dụng trong nguồn điện công nghiệp, xe điện (10–50W).
• Zener chính xác (Precision Zener): Độ lệch Vz thấp (<1%), dùng trong thiết bị đo lường.
• Zener bề mặt (Surface-Mount): Kích thước nhỏ (SMD), dùng trong thiết bị di động.
• Zener TVS (Transient Voltage Suppression): Bảo vệ mạch khỏi xung điện áp cao, như sét hoặc ESD.

Ưu điểm của Diode Zener

• Ổn định điện áp: Duy trì điện áp đầu ra chính xác, lý tưởng cho nguồn cung cấp.
• Kích thước nhỏ gọn: Dễ tích hợp vào vi mạch và thiết bị điện tử hiện đại.
• Chi phí thấp: Sản xuất hàng loạt với giá thành hợp lý.
• Độ bền cao: Hoạt động ổn định trong điều kiện khắc nghiệt, tuổi thọ 20–30 năm.
• Phản ứng nhanh: Bảo vệ mạch tức thời trước xung điện áp.

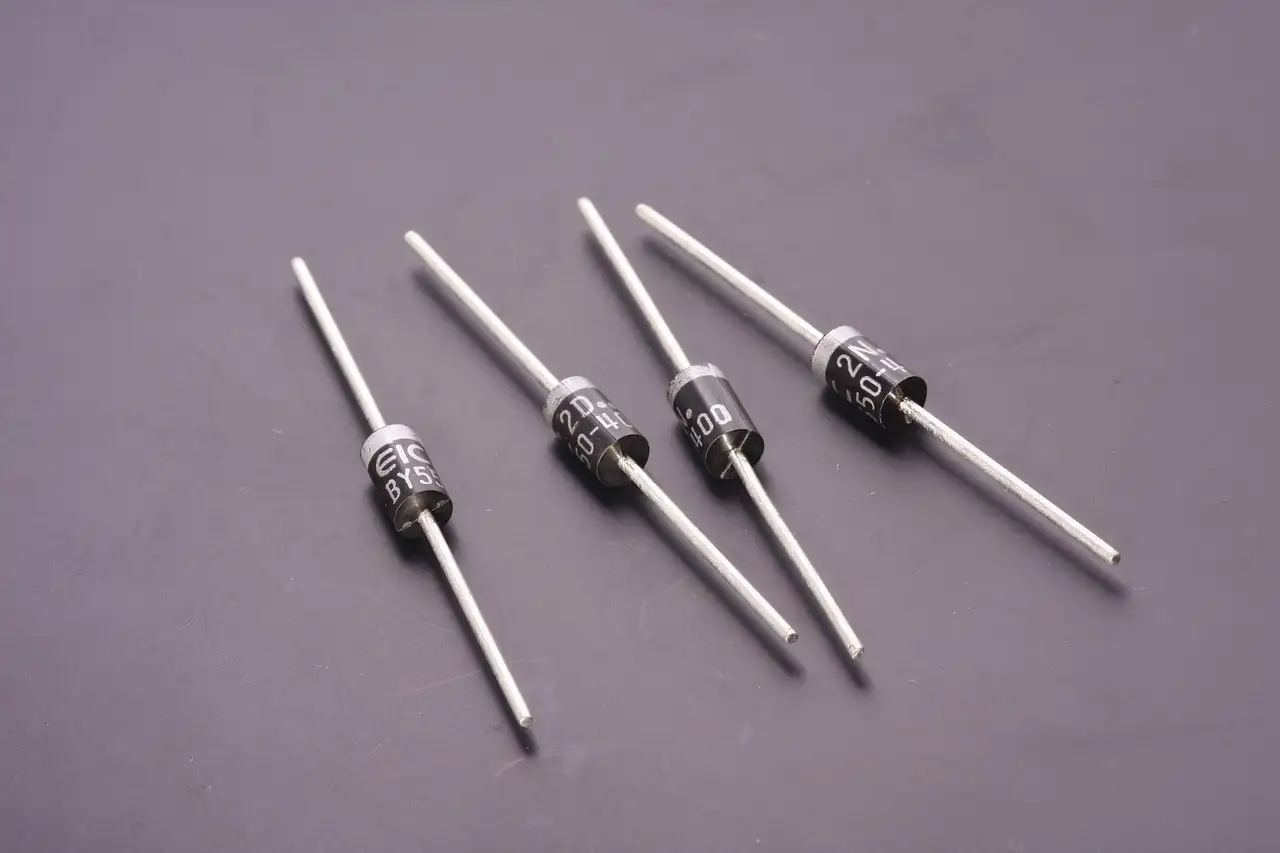

Nhược điểm của Diode Zener

• Hiệu suất năng lượng thấp: Sinh nhiệt đáng kể khi hoạt động ở dòng cao.
• Dòng rò ngược: Tăng ở nhiệt độ cao, ảnh hưởng đến hiệu suất.
• Giới hạn công suất: Không phù hợp cho ứng dụng điện áp hoặc dòng điện cực cao.
• Hệ số nhiệt độ: Điện áp Zener thay đổi nhẹ theo nhiệt độ, cần bù nhiệt trong thiết kế chính xác.

Ứng dụng thực tiễn

• Ổn áp nguồn điện:
  • Cung cấp điện áp tham chiếu cho IC, vi xử lý trong máy tính, điện thoại.
  • Ổn định nguồn trong bộ sạc, nguồn cung cấp điện cho TV, đèn LED.
• Bảo vệ mạch:
  • Ngăn chặn xung điện áp cao trong thiết bị IoT, smartphone, và laptop.
  • Bảo vệ hệ thống điện tử ô tô khỏi hiện tượng ESD hoặc sét.
• Viễn thông:
  • Ổn định nguồn cho trạm phát sóng 5G, thiết bị mạng.
  • Bảo vệ mạch RF trong anten và bộ khuếch đại.
• Công nghiệp:
  • Ổn áp trong hệ thống điều khiển động cơ, robot công nghiệp.
  • Bảo vệ mạch trong máy hàn, máy cắt plasma.
• Y tế:
  • Cung cấp nguồn điện ổn định cho máy MRI, máy đo nồng độ oxy.
  • Bảo vệ thiết bị nhạy cảm khỏi nhiễu điện từ.
• Năng lượng tái tạo:
  • Ổn áp trong biến tần năng lượng mặt trời, hệ thống lưu trữ năng lượng.
  • Bảo vệ mạch trong turbine gió và lưới điện thông minh.

Công nghệ Diode Zener mới nhất 2025

• Zener SiC (Silicon Carbide): Chịu điện áp ngược lên đến 1200V, hoạt động ở nhiệt độ cao (200°C), phù hợp cho xe điện và năng lượng tái tạo.
• Zener GaN (Gallium Nitride): Độ chính xác cao, tổn hao thấp, dùng trong sạc không dây và mạng 6G.
• Zener siêu nhỏ (Nano-Zener): Tích hợp vào vi mạch cho thiết bị wearable và IoT, giảm kích thước và tiêu thụ năng lượng.
• Zener thông minh: Tích hợp cảm biến nhiệt và AI, tự điều chỉnh Vz theo điều kiện môi trường, tăng hiệu suất 15–20%.
• Zener TVS cải tiến: Bảo vệ mạch khỏi xung điện áp cực nhanh (pico giây), ứng dụng trong thiết bị 5G và server dữ liệu.
• Zener thân thiện môi trường: Sử dụng vật liệu tái chế, giảm 30% tác động môi trường trong sản xuất.

Thách thức và triển vọng tương lai

Thách thức

• Tổn hao nhiệt: Zener sinh nhiệt đáng kể ở dòng cao, đòi hỏi tản nhiệt hiệu quả.
• Độ chính xác: Zener giá rẻ có sai số Vz lớn, không phù hợp cho ứng dụng chính xác cao.
• Chi phí vật liệu mới: SiC và GaN tăng chi phí sản xuất, hạn chế phổ cập.
• Dòng rò ngược: Tăng ở nhiệt độ cao, ảnh hưởng đến hiệu suất mạch.

Triển vọng

• Vật liệu tiên tiến: SiC và GaN mở rộng ứng dụng trong xe điện, năng lượng tái tạo, và viễn thông 6G, với Vz lên đến 2000V.
• Zener nano: Tích hợp vào vi mạch, phục vụ wearable, cảm biến y tế, và IoT.
• Tích hợp AI/IoT: Zener thông minh tự tối ưu hóa, giảm tổn hao năng lượng và tăng độ tin cậy.
• Bảo vệ xung siêu nhanh: Zener TVS cải tiến đáp ứng nhu cầu bảo vệ mạch trong mạng 6G và server tốc độ cao.
• Bền vững: Sử dụng vật liệu tái chế, quy trình sản xuất xanh, giảm 50% lượng khí thải vào năm 2030.

Kết luận

Diode Zener là linh kiện không thể thiếu trong ngành điện tử, cung cấp giải pháp ổn áp và bảo vệ mạch hiệu quả. Với các tiến bộ như SiC, GaN, và tích hợp AI, Zener đang trở nên nhỏ gọn, hiệu quả và đa năng hơn, đáp ứng nhu cầu của xe điện, năng lượng tái tạo, và viễn thông. Dù đối mặt với thách thức về nhiệt và chi phí, tương lai của diode Zener hứa hẹn sẽ tiếp tục định hình ngành công nghiệp điện tử với các giải pháp bền vững và tiên tiến vào năm 2025 và xa hơn.
