Diode Schottky là gì? Đặc điểm và ứng dụng nổi bật
Mục lục

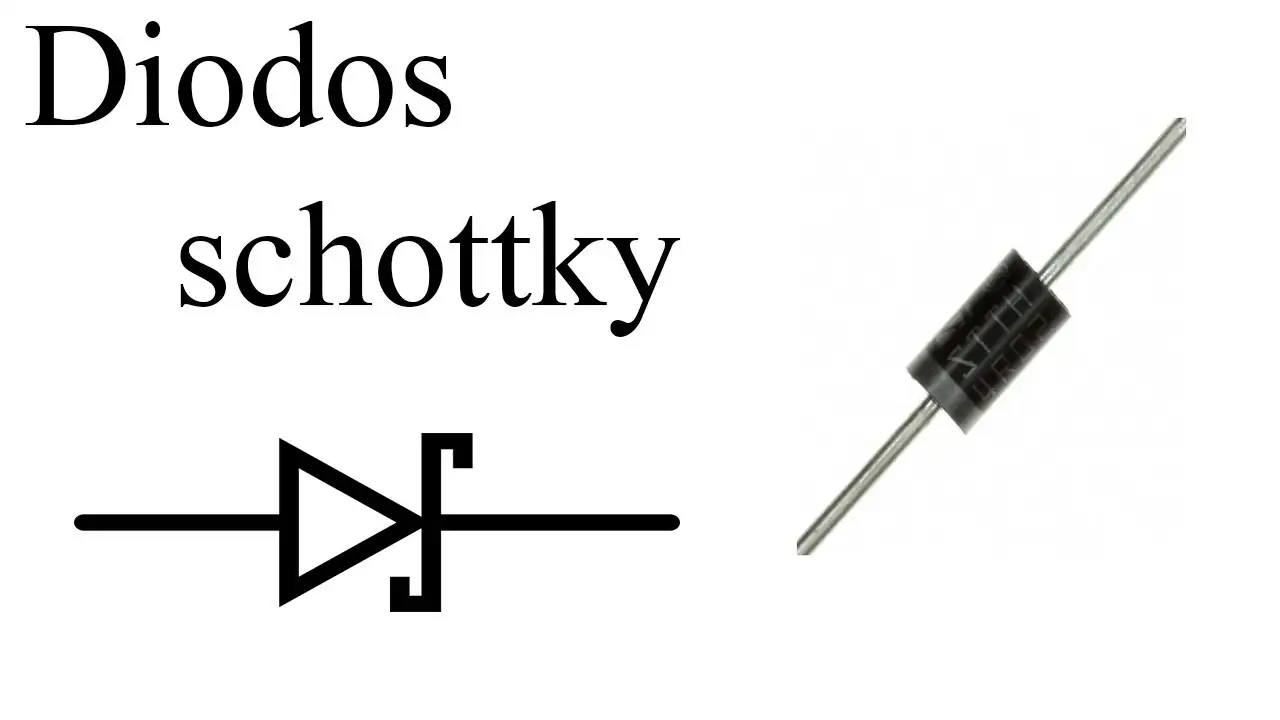

    Diode Schottky là gì?

    Diode Schottky là một loại điốt bán dẫn đặc biệt, được đặt theo tên nhà vật lý Walter H. Schottky, nổi bật với cấu trúc tiếp xúc kim loại-bán dẫn (metal-semiconductor junction) thay vì tiếp xúc PN truyền thống. Ra đời từ những năm 1930, diode Schottky được ưa chuộng nhờ tốc độ chuyển mạch cực nhanh, điện áp thuận thấp và hiệu suất cao, trở thành linh kiện không thể thiếu trong các ứng dụng điện tử hiện đại.

    Nguyên lý hoạt động

    Diode Schottky hoạt động dựa trên rào cản Schottky (Schottky barrier) hình thành tại giao diện giữa kim loại (như nhôm, vàng) và chất bán dẫn (thường là silic hoặc gallium arsenide). Khi dòng điện chạy qua, rào cản này cho phép electron di chuyển nhanh chóng, dẫn đến:

    • Điện áp thuận thấp: Chỉ khoảng 0.15–0.45V (so với 0.6–0.7V của điốt PN).
    • Tốc độ chuyển mạch nhanh: Gần như không có thời gian phục hồi ngược (reverse recovery time), lý tưởng cho ứng dụng tần số cao.
    • Hiệu suất cao: Giảm tổn hao năng lượng, đặc biệt trong mạch chỉnh lưu và chuyển đổi nguồn.

    Đặc điểm nổi bật của Diode Schottky

    • Điện áp thuận thấp: Tiết kiệm năng lượng, giảm nhiệt lượng sinh ra.
    • Tốc độ chuyển mạch cực nhanh: Phù hợp với mạch tần số cao (lên đến GHz).
    • Kích thước nhỏ gọn: Dễ tích hợp vào các thiết bị điện tử hiện đại.
    • Khả năng chịu dòng cao: Một số diode Schottky hỗ trợ dòng điện lên đến hàng chục ampe.
    • Hạn chế: Điện áp ngược (reverse voltage) thấp (thường dưới 200V), dễ bị hỏng nếu vượt ngưỡng.

    Phân loại Diode Schottky

    • Schottky công suất thấp: Dùng trong mạch tín hiệu, tần số cao, ví dụ trong bộ thu sóng RF.
    • Schottky công suất cao: Ứng dụng trong nguồn điện, chỉnh lưu, bộ chuyển đổi DC-DC.
    • Schottky dựa trên vật liệu tiên tiến: Sử dụng gallium nitride (GaN) hoặc silicon carbide (SiC) cho hiệu suất vượt trội ở điện áp cao và nhiệt độ khắc nghiệt.
    • Schottky tích hợp: Kết hợp với các linh kiện khác trong IC (mạch tích hợp) để tối ưu hóa không gian.

    Ưu điểm của Diode Schottky

    • Hiệu suất năng lượng: Giảm tổn hao nhiệt, tăng hiệu quả mạch điện.
    • Tốc độ vượt trội: Gần như không có thời gian phục hồi ngược, lý tưởng cho ứng dụng tần số cao.
    • Nhỏ gọn và bền: Phù hợp với thiết bị di động và công nghiệp.
    • Khả năng chỉnh lưu tốt: Hiệu quả trong chuyển đổi AC-DC và DC-DC.
    • Tản nhiệt thấp: Giảm nhu cầu về hệ thống làm mát phức tạp.

    Nhược điểm của Diode Schottky

    • Điện áp ngược thấp: Giới hạn trong các ứng dụng điện áp cao (>200V).
    • Dòng rò ngược cao: Dễ xảy ra ở nhiệt độ cao, ảnh hưởng đến hiệu suất.
    • Chi phí: Các diode Schottky dùng vật liệu tiên tiến (GaN, SiC) có giá thành cao hơn.

    Ứng dụng thực tiễn của Diode Schottky

    • Nguồn điện và chuyển đổi năng lượng:
      • Bộ chỉnh lưu trong nguồn cung cấp điện (SMPS).
      • Bộ chuyển đổi DC-DC trong laptop, điện thoại, xe điện.
    • Điện tử tiêu dùng:
      • Bảo vệ mạch trong smartphone, tablet, và thiết bị IoT.
      • Quản lý năng lượng trong pin sạc.
    • Viễn thông:
      • Bộ khuếch đại RF, bộ trộn tần số trong anten và radar.
      • Ứng dụng trong mạng 5G nhờ tốc độ chuyển mạch cao.
    • Ô tô và xe điện:
      • Hệ thống quản lý pin (BMS) trong xe điện.
      • Đèn LED ô tô và hệ thống điều khiển động cơ.
    • Năng lượng tái tạo:
      • Biến tần năng lượng mặt trời, tối ưu hóa hiệu suất chuyển đổi.
      • Hệ thống lưu trữ năng lượng (ESS) trong lưới điện thông minh.
    • Y tế và công nghiệp:
      • Thiết bị y tế như máy MRI, máy siêu âm.
      • Mạch điều khiển trong robot công nghiệp và tự động hóa.

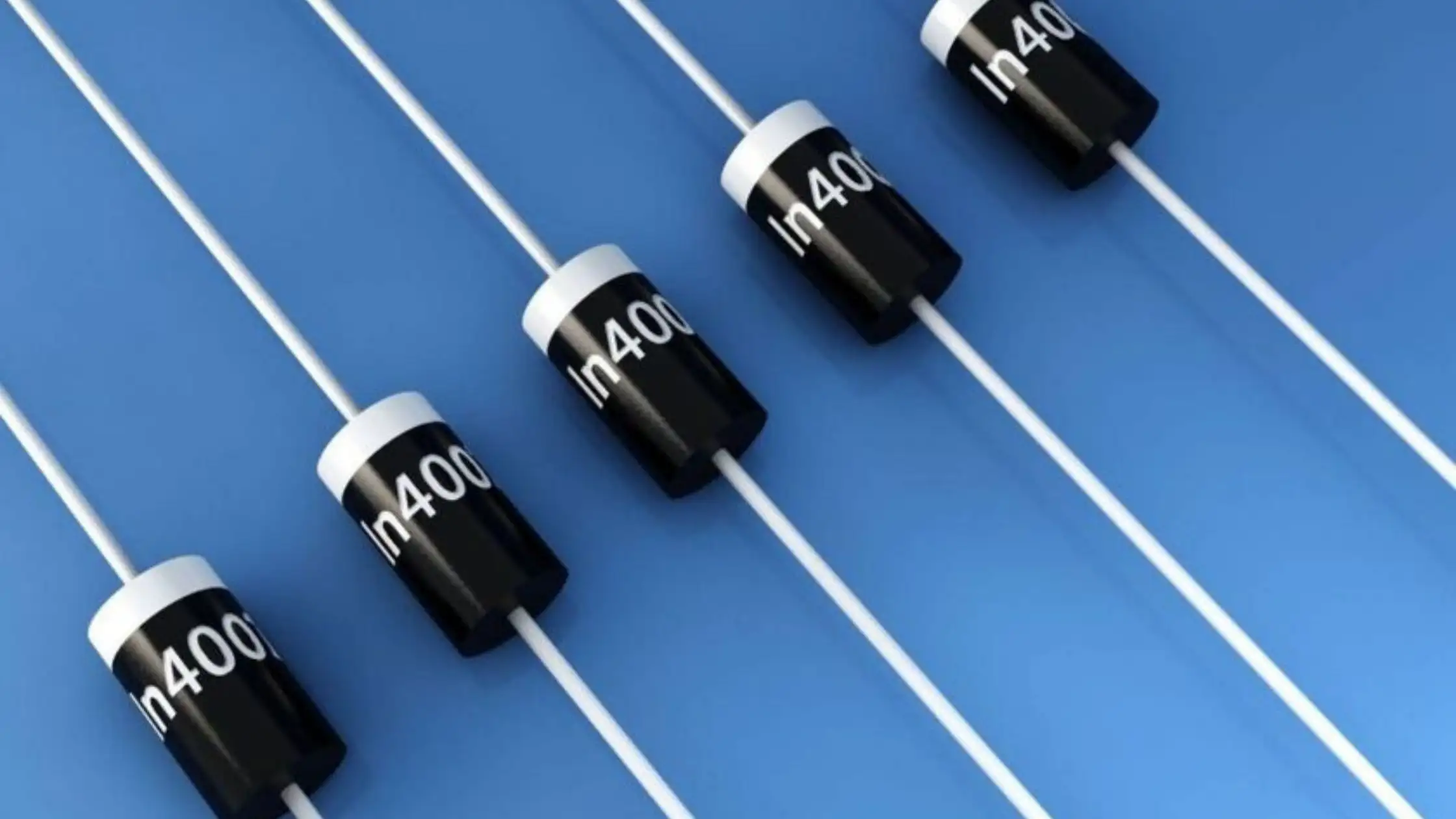

    Diode Schottky – lựa chọn hàng đầu cho mạch tốc độ cao và tiết kiệm năng lượng
    ứng dụng diode Schottky

    Công nghệ Diode Schottky mới nhất 2025

    • Schottky SiC (Silicon Carbide): Chịu điện áp ngược lên đến 1200V, hoạt động ở nhiệt độ cao (lên đến 175°C), lý tưởng cho xe điện và năng lượng tái tạo.
    • Schottky GaN (Gallium Nitride): Tăng hiệu suất trong ứng dụng tần số cao, như bộ sạc không dây và mạng 6G.
    • Schottky siêu nhỏ: Tích hợp trong vi mạch cho thiết bị IoT và wearable, giảm kích thước và tiêu thụ năng lượng.
    • Schottky thông minh: Kết hợp cảm biến nhiệt và điều khiển AI để tự động tối ưu hóa hiệu suất trong mạch nguồn.
    • Schottky chống rò ngược: Công nghệ mới giảm dòng rò ngược đến 90%, cải thiện hiệu suất ở nhiệt độ cao.

    Thách thức và triển vọng tương lai

    Thách thức

    • Điện áp ngược hạn chế: Giới hạn ứng dụng trong các hệ thống điện áp cao.
    • Dòng rò ngược: Cần cải tiến vật liệu để giảm rò rỉ ở điều kiện khắc nghiệt.
    • Chi phí sản xuất: Vật liệu tiên tiến như SiC và GaN đẩy giá thành lên cao.
    • Khả năng tương thích: Tích hợp Schottky vào các hệ thống phức tạp đòi hỏi thiết kế mạch tinh vi.

    Tương lai

    • Vật liệu tiên tiến: SiC và GaN sẽ mở rộng ứng dụng trong năng lượng tái tạo và xe điện, với điện áp ngược lên đến 2000V.
    • Tích hợp IoT: Diode Schottky siêu nhỏ sẽ trở thành tiêu chuẩn trong thiết bị thông minh và mạng 6G.
    • Hiệu suất cao hơn: Công nghệ mới hứa hẹn giảm điện áp thuận xuống dưới 0.1V và tăng hiệu suất lượng tử.
    • Bền vững: Phát triển diode Schottky sử dụng vật liệu tái chế, giảm tác động môi trường.
    • Ứng dụng không dây: Tăng cường sử dụng trong sạc không dây và truyền năng lượng RF.

    Kết luận

    Diode Schottky là linh kiện quan trọng trong thời đại công nghệ cao, với tốc độ chuyển mạch nhanh, điện áp thuận thấp và hiệu suất vượt trội. Từ nguồn điện, viễn thông đến xe điện và năng lượng tái tạo, Schottky đang định hình tương lai của các ngành công nghiệp. Với những tiến bộ như SiC, GaN và tích hợp AI, diode Schottky hứa hẹn sẽ tiếp tục dẫn đầu trong thiết kế mạch điện tử hiệu quả và bền vững.
