Diode Schottky là gì?
Diode Schottky là một loại diode bán dẫn đặc biệt, sử dụng tiếp xúc kim loại-bán dẫn (metal-semiconductor junction) thay vì tiếp xúc PN truyền thống, được đặt theo tên nhà vật lý Walter H. Schottky. Ra đời từ những năm 1930, diode Schottky nổi bật với điện áp thuận thấp và tốc độ chuyển mạch cực nhanh, trở thành linh kiện cốt lõi trong các mạch điện tử hiệu suất cao, từ nguồn điện đến viễn thông.
Nguyên lý hoạt động
Diode Schottky hoạt động dựa trên rào cản Schottky (Schottky barrier) hình thành tại giao diện giữa kim loại (như nhôm, vàng, hoặc platin) và chất bán dẫn (thường là silicon, gallium arsenide, hoặc silicon carbide). Khi phân cực thuận, electron di chuyển nhanh qua rào cản, dẫn đến:
- Điện áp thuận thấp: 0.15–0.45V (so với 0.6–0.7V của diode PN), giảm tổn hao năng lượng.
- Tốc độ chuyển mạch nhanh: Gần như không có thời gian phục hồi ngược (reverse recovery time), lý tưởng cho tần số cao (MHz–GHz).
- Dòng rò ngược: Cao hơn diode PN, đặc biệt ở nhiệt độ cao, do rào cản năng lượng thấp.
Đặc tính kỹ thuật
- Điện áp thuận: 0.15–0.45V (silicon), 0.3–0.6V (SiC/GaN).
- Điện áp ngược: Thường dưới 200V (silicon), lên đến 1200V (SiC).
- Dòng định mức: Từ vài mA đến hàng chục ampe.
- Tần số hoạt động: Lên đến GHz, phù hợp với ứng dụng RF.
Phân loại Diode Schottky
- Schottky công suất thấp: Dùng trong mạch tín hiệu, bộ thu sóng RF, và cảm biến.
- Schottky công suất cao: Ứng dụng trong chỉnh lưu, chuyển đổi DC-DC, và nguồn điện công nghiệp.
- Schottky SiC (Silicon Carbide): Chịu điện áp và nhiệt độ cao, dùng trong xe điện và năng lượng tái tạo.
- Schottky GaN (Gallium Nitride): Tốc độ chuyển mạch nhanh, dùng trong sạc không dây và mạng 6G.
- Schottky bề mặt (SMD): Kích thước nhỏ, tích hợp trong thiết bị di động và IoT.
- Schottky tích hợp: Kết hợp trong IC để tối ưu hóa không gian và hiệu suất.
Ưu điểm của Diode Schottky
- Hiệu suất năng lượng cao: Điện áp thuận thấp giảm tổn hao nhiệt, tăng hiệu quả mạch.
- Tốc độ chuyển mạch cực nhanh: Không có thời gian phục hồi ngược, lý tưởng cho tần số cao.
- Kích thước nhỏ gọn: Phù hợp với thiết bị di động, wearable, và vi mạch.
- Khả năng chịu dòng cao: Hỗ trợ dòng điện lớn trong ứng dụng công suất.
- Tản nhiệt thấp: Giảm nhu cầu về hệ thống làm mát phức tạp.
Nhược điểm của Diode Schottky
- Điện áp ngược thấp: Thường dưới 200V (silicon), hạn chế trong ứng dụng điện áp cao.
- Dòng rò ngược cao: Tăng ở nhiệt độ cao (>100°C), ảnh hưởng đến hiệu suất.
- Chi phí sản xuất: Diode Schottky SiC/GaN có giá thành cao hơn diode silicon.
- Nhạy cảm với nhiệt độ: Hiệu suất giảm nếu không có tản nhiệt phù hợp.
Ứng dụng thực tiễn
- Nguồn cung cấp điện:
- Chỉnh lưu trong bộ nguồn SMPS cho laptop, TV, và điện thoại.
- Bộ chuyển đổi DC-DC trong bộ sạc và hệ thống quản lý pin.
- Điện tử tiêu dùng:
- Bảo vệ mạch trong smartphone, tablet, và thiết bị IoT.
- Quản lý năng lượng trong pin sạc và thiết bị wearable.
- Viễn thông:
- Bộ khuếch đại RF, bộ trộn tần số trong anten và mạng 5G/6G.
- Cảm biến RF trong radar và hệ thống truyền dẫn.
- Ô tô và xe điện:
- Hệ thống quản lý pin (BMS) trong xe điện, tối ưu hóa sạc/xả.
- Đèn LED ô tô và mạch điều khiển động cơ.
- Năng lượng tái tạo:
- Biến tần năng lượng mặt trời, tối ưu hóa chuyển đổi AC-DC.
- Hệ thống lưu trữ năng lượng (ESS) trong lưới điện thông minh.
- Y tế và công nghiệp:
- Nguồn điện cho máy MRI, máy siêu âm.
- Mạch điều khiển trong robot công nghiệp và tự động hóa.

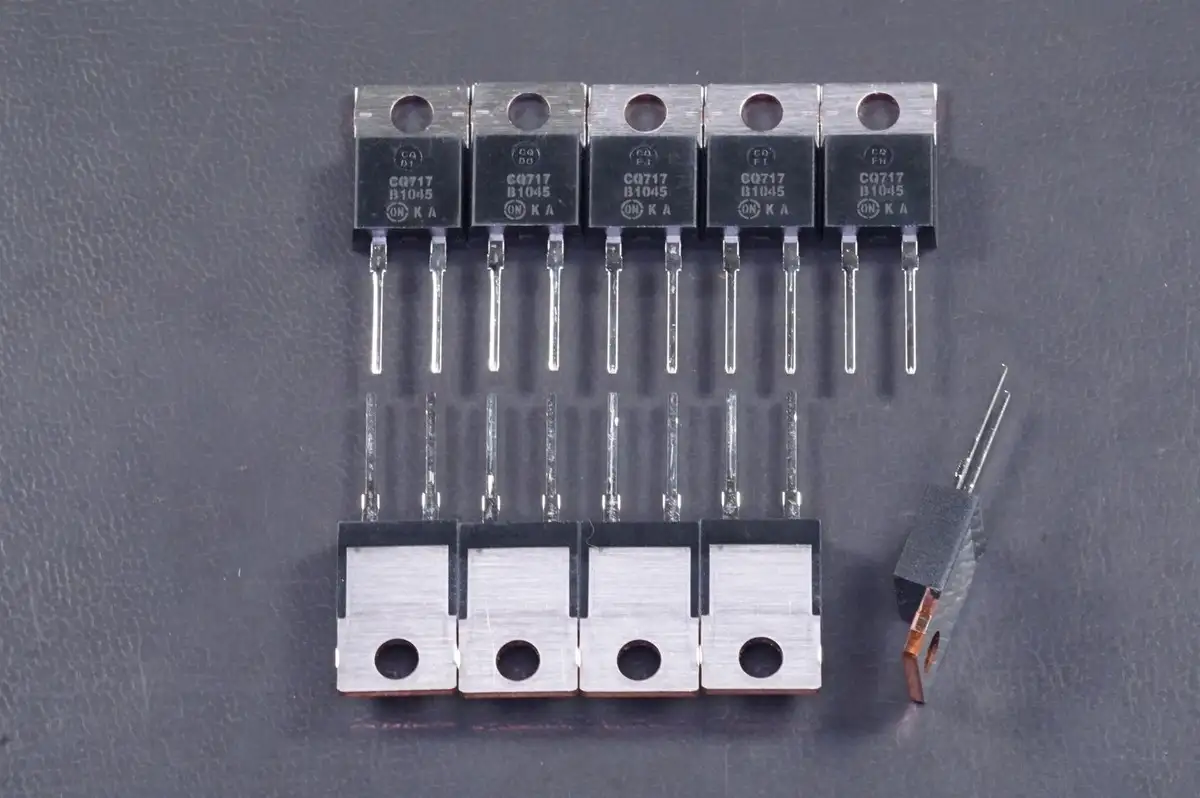

Công nghệ Diode Schottky mới nhất
- Schottky SiC (Silicon Carbide): Chịu điện áp ngược lên đến 1200V, hoạt động ở nhiệt độ 175°C, lý tưởng cho xe điện, biến tần năng lượng mặt trời, và lưới điện.
- Schottky GaN (Gallium Nitride): Tốc độ chuyển mạch cực nhanh, tổn hao thấp, dùng trong sạc không dây, mạng 6G, và bộ chuyển đổi tần số cao.
- Schottky nano: Sử dụng vật liệu như graphene, giảm kích thước và tiêu thụ năng lượng, phù hợp với IoT và wearable.
- Schottky thông minh: Tích hợp cảm biến nhiệt và AI, tự điều chỉnh dòng điện để tối ưu hóa hiệu suất và giảm nhiệt.
- Schottky chống rò ngược: Công nghệ mới giảm dòng rò ngược đến 90%, cải thiện hiệu suất ở nhiệt độ cao.
- Schottky tích hợp IC: Kết hợp với vi mạch quản lý nguồn, giảm kích thước và tăng độ tin cậy trong thiết bị di động.
Thách thức và triển vọng tương lai
Thách thức
- Điện áp ngược giới hạn: Diode Schottky silicon khó vượt 200V, hạn chế trong ứng dụng công suất cao.
- Dòng rò ngược: Tăng ở nhiệt độ cao, đòi hỏi cải tiến vật liệu và thiết kế.
- Chi phí sản xuất: SiC và GaN đắt hơn silicon, cản trở phổ cập ở phân khúc giá rẻ.
- Tích hợp phức tạp: Yêu cầu thiết kế mạch tinh vi khi dùng trong hệ thống tần số cao.
Triển vọng
- Vật liệu tiên tiến: SiC và GaN mở rộng ứng dụng trong xe điện, năng lượng tái tạo, và viễn thông, với điện áp ngược lên đến 2000V.
- Miniaturization: Schottky nano tích hợp vào vi mạch, phục vụ wearable, cảm biến y tế, và IoT.
- Tích hợp AI/IoT: Diode thông minh tự tối ưu hóa, giảm tổn hao năng lượng 20–30%.
- Truyền năng lượng không dây: Schottky RF hỗ trợ sạc không dây và truyền năng lượng cho thiết bị IoT.
- Bền vững: Sử dụng vật liệu tái chế và quy trình sản xuất xanh, giảm 40% tác động môi trường vào năm 2030.
Kết luận
Diode Schottky là linh kiện không thể thiếu trong ngành điện tử hiện đại, mang lại hiệu suất năng lượng vượt trội và tốc độ chuyển mạch nhanh. Từ nguồn điện, viễn thông đến xe điện và năng lượng tái tạo, Schottky định hình tương lai với các công nghệ như SiC, GaN, và tích hợp AI. Dù đối mặt với thách thức về điện áp ngược và chi phí, diode Schottky hứa hẹn sẽ tiếp tục dẫn đầu, cung cấp giải pháp hiệu quả, bền vững cho các ứng dụng công nghệ cao và xa hơn.
